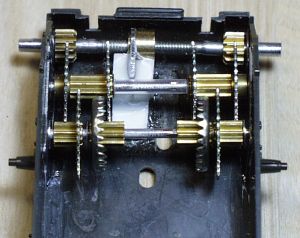

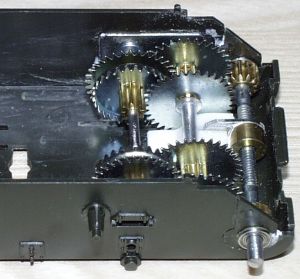

走行ギアの組み込み
さすがに既製品のギアボックスは合う物がないので、工作シリーズ３０番の
ギアボックスをばらして組み込みました。

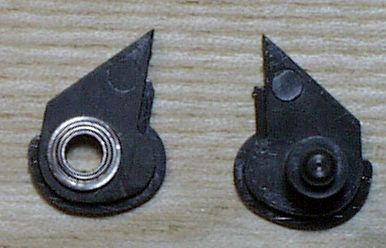

一番力がかかる軸受けには、皿付きベアリングを使用しました。

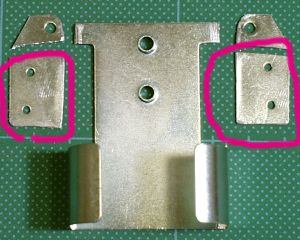

ギアを通すシャフトの取り付け用に、ギアボックスのサイドをカットして使用。

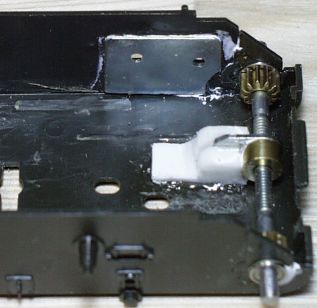

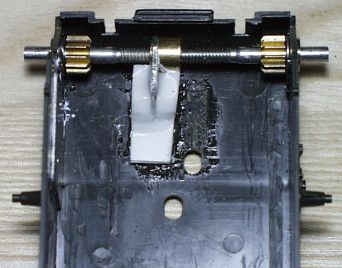

中間のシャフト押さえには、工作シリーズのクランク部品で固定しています。

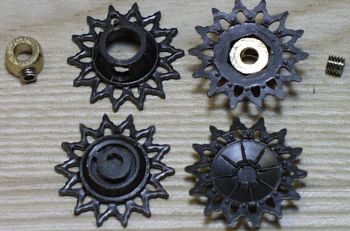

駆動輪の加工
駆動輪には工作シリーズのクランク部品の根元を組み込んで、イモねじで
シャフトと固定しました。
最初は、駆動輪の内径を広げすぎて、壊してしまい、やむなくもう１キット
購入する羽目になりました.....(ioi)
２回目は真鍮部品のほうを削って、動輪に合わせました.....最初からこうすればよかった...(^^;

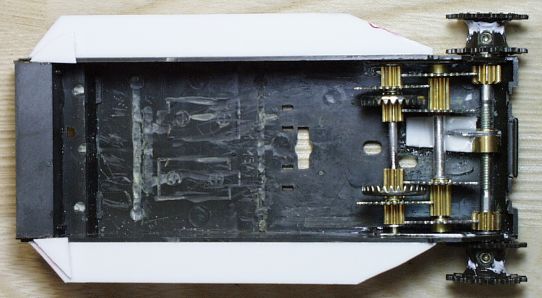

シャーシ内部は、出っ張り等を削って、メカを載せやすくしてあります。
