１．コンバットサウンド一体型基板Ａ（受信機なし）

１．コンバットサウンド一体型基板Ａ（受信機なし）

４ｃｈ受信機と接続して、５個のサーボ又はアンプと、コンバットサウンドの大砲音と機関銃音、ＬＥＤ２個の制御が出来ます。
受信機は含みません。

基板サイズ　３０ｍｍ×３０ｍｍ(高さはコネクタ無しで１５ｍｍ)
サンプルとして、このホームページのNo.14に出ているプログラムの改造版→「t1e.asm」を焼いたＰＩＣをつけます。

使用パーツ
オリジナル基板（材料費のみ） ×１１５０円

ＰＩＣ　PIC16Ｆ84-10Ｐ ×１４００円

ＩＣソケット　１８ピン ×１３５円

クリスタル　10ＭＨｚ　ＨＣ49ＵＳ ×１２００円

電解コンデンサー１０μＦ ×１３０円

セラミックコンデンサー２０ｐＦ ×２３０円

セラミックコンデンサー0.1μＦ ×１５０円

抵抗　100Ω ×２２０円

発光ダイオード ×２５０円

コンバットサウンドキット（浦部中央製作所製） ×１５００円

小型スピーカー ×１２５０円

バッテリー＆受信機接続用サーボコネクタ付きコード（石井模型製サーボ延長コード） ×２１２００円

小型電源スイッチ ×１１３０円

サーボ・アンプ接続ピン（ジャンパーピンを使用） ×１１５０円

　　　　材料費計 ３１９５円

　　　　材料費計（消費税込み） ３３５５円

製作費他
製作費用（プリント基板の製作・部品取り付け・テスト）２時間２０００円

送料（定形外郵便）２００円

　　　販売価格 ５５００円

　イ　ン　ス　ト　(2001.4.11更新)

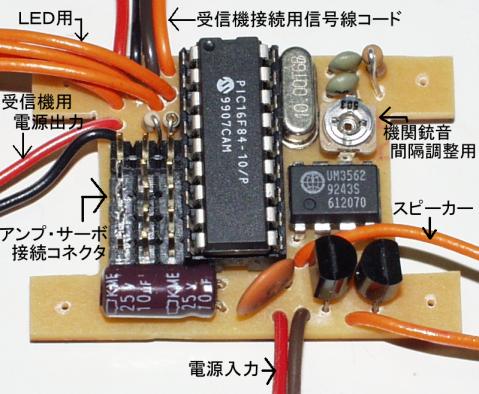

１．基板の説明 4.8Ｖ
入力：4ｃｈ
出力：5ｃｈ＋音２種類（大砲音と機関銃音）＋ＬＥＤ２個

スピーカー・ＬＥＤ・電源スイッチ・バッテリー接続コネクタ・受信機接続コード付き

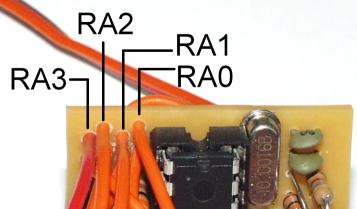

２．受信機との接続 受信機との接続は、４本の信号ピンと、電源用の［＋］［－］ピンの２本を、バラで差し込みます。

信号ピンは基板左上段の４本で、右より順に、
［ＲＡ０］左右旋回用チャンネル。（エルロン）（ＧＷＳ・モデルクラフトFeatherは［２］へ）
［ＲＡ１］前進・後進用チャンネル。（エレベータ）（ＧＷＳ・モデルクラフトFeatherは［３］へ）
［ＲＡ２］砲身上下用チャンネル。（スロット）（ＧＷＳ・モデルクラフトFeatherは［１］へ）
［ＲＡ３］砲塔旋回用チャンネル。（ラダー）（ＧＷＳ・モデルクラフトFeatherは［４］へ）

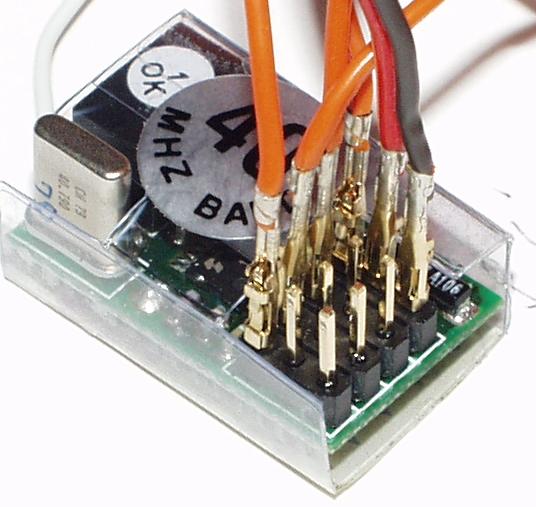

基板より受信機の電源供給用の、［＋］［－］ピンは、ほとんどの受信機はどのチャンネルに繋いでもＯＫですが、＋と－を逆に繋がないように注意してください。
（赤が＋です。）

受信機の接続ピン同士が、接触しないように気をつけて下さい。

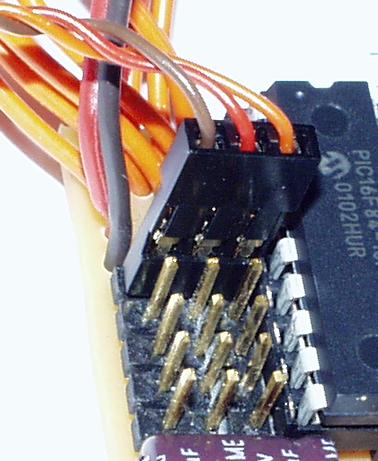

３．アンプ・サーボとの接続 基板左のコネクタ接続ピンの、上から順番に、
１．走行用アンプ（右）
２．走行用アンプ（左）
３．砲身上下用サーボ
４．砲塔旋回用サーボ
５．砲身後退用サーボ
なっています。

ピンの配列は、左から（基板の外側から）
－・＋・信号ピン
の順です。

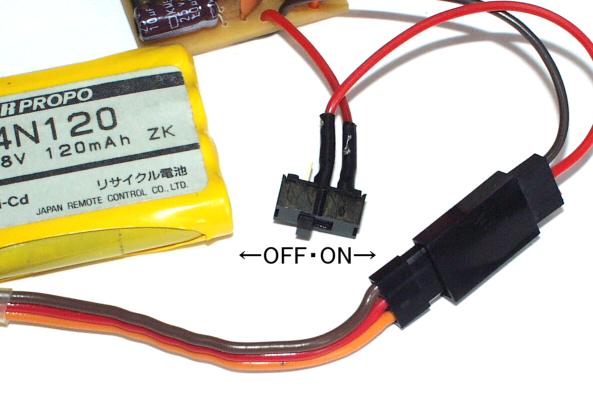

４．電源とバッテリーの接続 電源用バッテリーは受信機用のニッカド4.8Ｖ（ＪＲ・Futaba）を使用してください。

電源スイッチは、コード側がＯＮ、コードと反対側がＯＦＦです。
バッテリー接続時は、必ず電源スイッチをＯＦＦにしておいて下さい。

電源は、プロポ（送信機）を先にＯＮにしてから、基板の電源を入れてください。

電源をＯＮにした直後にノイズ等の影響で誤動作する事があります。
その時は、電源を一旦切って、再度付けなおして下さい。

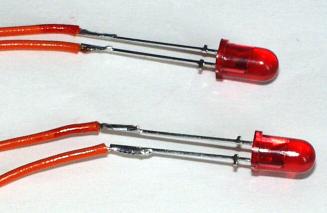

５．ＬＥＤ ＬＥＤは、１０ｍＡ～２０ｍＡで点灯する（一般的な？）物を使ってください。
出荷時は、テスト用に繋いだ安い（暗い？）ＬＥＤが付いています。
ＬＥＤを繋ぎかえるときは、＋・－に注意してください。
ＬＥＤの足の長い方が＋です。

６．音とスピーカー 大砲音と機関銃音の音量は固定です。
(大砲音と機関銃音が同じ音量なので、大砲音が弱く聞こえる...(^^;;)

スピーカーを大きくしたり、響くように工夫すると、音は大きくなります。
(1/35では、いかに音を響かすかがポイントです。)

基板の半固定抵抗を可変すると（マイナスドライバーで回転させる）、機関銃の発射間隔が多少調整できます。
ただし、まわし過ぎると、音が出なくなるので注意してください。
　

７．サンプルプログラム 「t1e.asm」 「プログラムの詳細」

８．その他の注意事項 基板の四隅に、取り付け用の爪が出ています。
キットに基板をねじ止めして組み込む時に、穴を空けて使ってください。（いらない時は、カットしてください。）

ＰＩＣを抜く時には、ＰＩＣの足が折れない様、慎重に行なってください。
しょっちゅう抜き差しする時には、ＩＣ引抜治具(サンハヤト社製　ＧＸ－３ \1800)を使用してください。

ＰＩＣを差し込む時には、ＰＩＣの方向に注意してください。
逆方向に差し込んで、電源を入れると間違いなくＰＩＣが壊れます。
（ＰＩＣだけじゃなく、基板のＩＣ等も壊れます。）

ＰＩＣは、完全に奥まで差し込まず、1ｍｍほど浮かした状態で止めておくと、抜く時に便利です。

戻る

更新日2001.4.12
