３．コンバットサウンド一体型基板Ｂ（受信機込）
「１．コンバットサウンド一体型基板Ａ」の基板に、モデルクラフト４ｃｈマイクロ受信機「Feather」を直結した基板です。 仕様は同等ですが、受信機に繋ぐコードがないのですっきりしています。 基板サイズ ３１ｍｍ×５０ｍｍ(高さはコネクタ無しで１５ｍｍ) ＜注意＞ バンドは４０ＭＨｚで、クリスタルは付属していません。 受信機は基板に直接半田付けされているので、取り外しは出来ません。 メーカーの保障も受けれませんので、それを覚悟で使う方のみ販売します。 プロポは、４０ＭＨｚのＦＭ４ｃｈ以上の物を使ってください。 使用するプロポのメーカー・機種によって、スティックの上下左右の動きと、受信機のチャンネルがばらばらなので、注文時にはプロポのメーカーと機種を明記してください。 ２７ＭＨｚや７２ＭＨｚや３ｃｈ以下のプロポは使用できません。 | |||
|
使用パーツ | オリジナル基板（材料費のみ） | ×１ | １５０円 |
| ＰＩＣ PIC16Ｆ84-10Ｐ | ×１ | ４００円 | |
| ＩＣソケット １８ピン | ×１ | ３５円 | |
| クリスタル 10ＭＨｚ ＨＣ49ＵＳ | ×１ | ２００円 | |
| 電解コンデンサー１０μＦ | ×１ | ３０円 | |
| セラミックコンデンサー２０ｐＦ | ×２ | ３０円 | |
| セラミックコンデンサー0.1μＦ | ×１ | ５０円 | |
| 抵抗 100Ω | ×２ | ２０円 | |
| 発光ダイオード | ×２ | ５０円 | |
| コンバットサウンドキット（浦部中央製作所製） | ×１ | ５００円 | |
| 小型スピーカー | ×１ | ２５０円 | |
| バッテリー＆受信機接続用 サーボコネクタ付きコード（石井模型製サーボ延長コード） | ×１ | ６００円 | |
| 小型電源スイッチ | ×１ | １３０円 | |
| サーボ・アンプ接続ピン（ジャンパーピンを使用） | ×１ | １５０円 | |
| 材料費計 | ２５９５円 | ||
| 材料費計（消費税込み） | ２７２５円 | ||
|

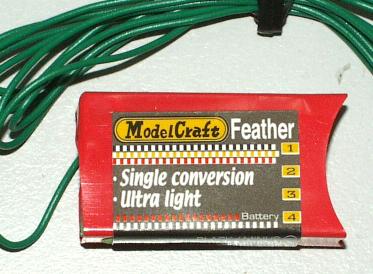

受信機 | モデルクラフトFeather ４０ＭＨｚ（クリスタル無し）５２００円 | １ | ３７１０円 |
|
製作費他 | 製作費用（プリント基板の製作・部品取り付け・テスト） | ２時間 | ２０００円 |
| 送料（定形外郵便） | ２００円 | ||
| 販売価格 | ８６００円 | ||
戻る
更新日2001.4.9
